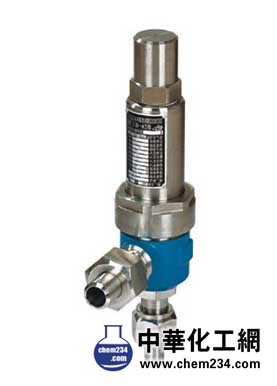

適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P，A61Y-320P型適用于溫度 ≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。
主要零部件材料
| NO. |
零件名稱 |
A61H-C A61Y-C材料 |
A61Y-P材料 |
| 1 |
接頭 |
20 |
1Cr18Ni9Ti |
| 2 |
接頭螺母 |
35 |
1Cr18Ni9Ti |
| 3 |
閥座 |
2Cr13 |
1Cr18Ni9Ti |
| 4 |
閥體 |
35/35CrMoA |
1Cr18Ni9Ti |
| 5 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
| 6 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
| 7 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
| 8 |
閥桿 |
2Cr13 |
2Cr13 |
| 9 |
閥蓋 |
ZG230-450 |
1Cr18Ni9Ti |
| 10 |
調節螺桿 |
45 |
2Cr13 |
| 11 |
閥帽 |
ZG200-400 |
1Cr18Ni9Ti |
| |
密封面材料 |
"Y"型堆焊Co基硬質合金,"H"型堆焊D507 |
外形尺寸和連接尺寸
| 公稱壓力 |
公稱通徑 |
尺寸 |
|
do
|
D
|
D1
|
D2
|
L
|
L1
|
H
|
| 16 |
10 |
6 |
17 |
14 |
12 |
115 |
135 |
78 |
|
15
|
8
|
22
|
18
|
16
|
115
|
135
|
85
|
|
20
|
10
|
28
|
22
|
20
|
115
|
135
|
135
|
|
25
|
12
|
35
|
26
|
24
|
160
|
165
|
142
|
| 32 |
10 |
6 |
22 |
14 |
12 |
115 |
135 |
80 |
|
15
|
8
|
25
|
17
|
15
|
115
|
135
|
90
|
|
20
|
10
|
30
|
22
|
20
|
115
|
135
|
140
|
|
25
|
12
|
38
|
26
|
24
|
160
|
165
|
148
|
|
