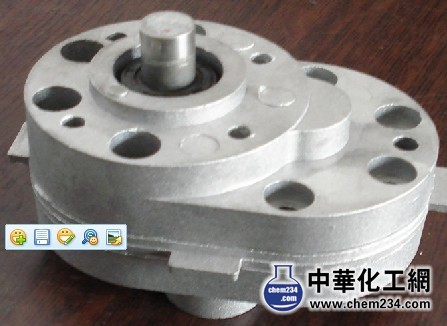

CB-B系列合金鋁齒輪泵

一、功能簡介

本系列齒輪泵為外嚙合容積式齒輪泵，有直齒和斜齒兩種，用以輸送粘度為1～ 8°礦物油，油溫在10℃～60℃，如液壓油、機械油、燃料油。廣泛用于機床、液壓機械、工程機械的液壓系統，作為系統的動力源，也可用于稀油站、冶金、礦山、石油、化工、紡織機械等設備中作輸油泵、潤滑泵、燃油泵用。

二、外形及安裝尺寸

三、型號說明

四、技術參數

五、技術規格

注：介質溫度60℃～200℃時，訂貨時說明。可根據客戶要求設計制造。

CB-B系列齒輪泵使用維護說明:

1、產品用途：

本系列齒輪泵適用于低壓液壓系統中，用以輸送粘度為1～ 8°礦物油，油溫在10℃～60℃，如液壓油、機械油、燃料油，轉速1000-1500轉/分，應用于機床、液壓機械、工程機械的液壓系統，作為系統的動力源，也可用于稀油站、冶金、礦山、石油、化工、紡織機械等設備中作輸油泵、潤滑泵、增壓泵、燃油泵用。

2、結構特性：

2.1齒輪泵主要有泵體、齒輪、前蓋、后蓋、軸承、骨架油封等零部件組成。

2.2泵體、前、后蓋選用HT250灰鑄鐵，齒輪采用優質粉末冶金，泵軸選用40Cr結合鋼淬硬處理，軸承選用SF-1無油潤滑軸承或滾針軸承，密封采用雙唇丁睛橡膠(注：油液溫度在60℃-200℃時或輸送介質有腐蝕性時，訂貨時說明)，使齒輪泵工作性能穩定耐磨損，壽命長，使用斜齒輪，聲音會更低。

3、泵的特點：

3.1體積小，重量輕，結構簡單，價格低，工作可靠。

3.2具有很好的自吸性，開機時無需灌油，首次使用也不需灌油。

3.3安裝、使用、維護方便。

4、安裝、操作及注意事項：

4.1安裝：

a泵軸如與電機聯接，應采用彈性聯軸器，同心度應在0.1mm以內，用手旋轉聯軸器不得有過緊或輕重不均的現象。

b泵軸如與孔聯接，泵軸與孔的配合間隙應在0.02-0.03mm之間不許強行敲打，以免使泵軸卡死。

c泵的進油管徑不得小于或大于泵的進口直徑，進油管設計要盡可能短，彎路盡量少，出油管徑不得小于進油管徑的3/4。管道安裝前應將內壁用高壓油清洗干凈，不得存在硬顆粒雜物，進油管應安裝過濾器，過濾器的流量應是泵流量的二倍，進油管路部分的所有接頭密封要可靠，不得漏氣。

4.2操作：

a點動電機，確認泵油的旋轉方向是否與標牌上箭頭指向相同。

b開機運轉后應檢查泵進出口壓力在泵的規定使用壓力范圍內。

c觀察泵在運轉過程中是否有異常聲音或過熱現象，如有要停機檢查。

4.3注意事項:

a本系列泵不適用于輸送高度揮發或閃點低的液體，如酒精、苯等。

b本系列泵不可以反轉，如需反轉泵，訂貨時說明。型號標記為：CB-B※※F系列擺線齒輪油泵。

c常見故障及排除方法：

5、外型圖：

如上

6、技術參數：

如上
