●產品簡介:

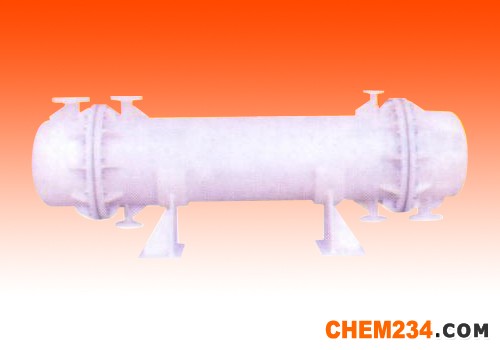

石墨改性聚丙烯列管式換熱器，是我國近期發展起來的新型換熱設備是北京化工學院的科研成果，八O年國家化工部對此組織了技術鑒定，同年榮獲化工部重大科技成果獎。
應用石墨改性聚丙烯制成的換熱器，屬國內較先進的換熱設備。本設備采用石墨改性聚丙烯制成導熱管，選用優質純聚丙烯制成殼體、管板、封頭、法蘭、接管等零件。
●耐腐蝕性:聚丙烯具有優良的耐化學品性，對于無機化合物，不論酸、堿、鹽溶液，除強氧化性物料外，幾乎直到12°C都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。
●耐溫性:聚丙烯塑料融點為164℃~174℃,因此一般使用溫度可達-10℃~130℃。
●重量輕:不結垢，不污染介質，也可用于食品工業。
●無毒性:設備安裝維修極為方便。
由于具有以上特點，所以本設備適合于化工、制藥、染化、冶金，食品、環保、化纖等行業中做各種用途的換熱設備及容器代替了原有的不銹鋼、搪瓷；石墨、碳鋼、玻璃等設備，使用后效果顯著，已受到廣大用戶的歡迎。
| 管口使用表: |
|
|
符號
|
用途
|
|
a
|
殼程出口
|
|
b
|
殼程入口
|
|
c
|
管程入口
|
|
d
|
管程出口
|
|
e
|
放氣口
|
|
f
|
排凈口
|
| 石墨改性聚丙烯性能 |
數據 |
純聚丙烯性能 |
數據 |
| 比重 |
1.1 |
比重 |
10.91 |
| 工作溫度℃ |
-5-125 |
工作溫度℃ |
-10-130 |
| 線膨脹系數X10-5/℃ |
5.7-12 |
線膨脹系數X10-5/℃ |
6-13 |
| 抗沖強度 kg/cm2 |
≥6.5 |
抗沖強度 kg/cm2 |
≥15 |
| 抗拉強度 kg/cm2 |
≥230 |
抗拉強度 kg/cm2 |
≥300 |
| 焊接抗拉強度 kg/cm2 |
≥123 |
焊接抗拉強度 kg/cm2 |
≥165 |
| 導熱系數千卡/米.小時.度 |
2.8 |
導熱系數千卡/米.小時.度 |
|
| 工作壓力 |
正壓MPa |
≤0.3 |
工作壓力 |
正壓MPa |
0.3 |
|
負壓MPa
|
-0.1
|
負壓MPa
|
-0.1
|
| 出廠水壓試驗MPa |
0.4 |
出廠水壓試驗MPa |
0.4 |
|
注意事項:
1.訂貨時，請查閱產品說明書中的性能，針對介質和使用條件選購。
2.每臺換熱器規格面積由客戶指定，換熱器及殼體直徑請參考換熱器規格表。
3.殼程如需要多層折流板，可提出數量.以便按需制造。
4.訂貨時要指明安裝形式，如改變管接口大小及防衛請客戶提前指出。
5.塑料設備較脆，要輕拿輕放，安裝時要慢慢緊固螺栓，以免損壞設備。
6.換熱器支座可由用戶自制或來圖加工。
7.開車時先注入冷卻水，應避免與明火接觸。
|
換熱面積
|
殼體面積
|
換熱管數
|
有效長度
|
管接口法蘭公稱通徑DN
|
安裝尺寸（立式）
|
安裝尺寸（臥式）
|
|
M2
|
Ф
|
根
|
H1
|
A
|
B
|
C
|
D
|
E
|
H
|
H2
|
L
|
L0
|
L1
|
H0
|
|
4
|
300
|
72
|
980
|
50
|
50
|
32
|
32
|
40
|
1240
|
520
|
540
|
1680
|
640
|
660
|
|
6
|
1460
|
1900
|
700
|
2170
|
|
8
|
960
|
2380
|
880
|
2660
|
|
10
|
2440
|
65
|
65
|
40
|
40
|
50
|
2860
|
1060
|
3200
|
|
10
|
400
|
138
|
1270
|
1770
|
650
|
640
|
2000
|
680
|
760
|
|
12
|
1520
|
2020
|
740
|
2280
|
|
14
|
1770
|
2270
|
820
|
2540
|
|
16
|
2020
|
2520
|
920
|
2810
|
|
18
|
2270
|
80
|
80
|
50
|
50
|
65
|
2770
|
1000
|
3080
|
|
20
|
2540
|
3040
|
1100
|
3340
|
|
20
|
500
|
218
|
1600
|
2150
|
780
|
760
|
2420
|
740
|
860
|
|
25
|
2000
|
2550
|
920
|
2820
|
|
30
|
2400
|
2950
|
1080
|
3220
|
|
35
|
630
|
328
|
1860
|
100
|
100
|
65
|
65
|
80
|
2460
|
920
|
900
|
2820
|
800
|
980
|
|
40
|
2140
|
2740
|
1000
|
3080
|
|
45
|
2400
|
3000
|
1100
|
3340
|
|
50
|
2670
|
3270
|
1200
|
3620
|
|
60
|
800
|
542
|
1940
|
2600
|
960
|
1100
|
2960
|
1000
|
1160
|
|
80
|
2580
|
3240
|
1200
|
3600
|
|
100
|
1000
|
910
|
1930
|
125
|
125
|
80
|
80
|
100
|
2670
|
1000
|
1320
|
3090
|
1050
|
1380
|
|
120
|
2310
|
3050
|
1120
|
3470
|
|
150
|
2880
|
3620
|
1320
|
3800
|
|
200
|
1200
|
1330
|
2640
|
3460
|
1280
|
1520
|
3820
|
1200
|
1600
|
|
60（A）
|
800
|
270
|
2400
|
100
|
100
|
65
|
65
|
80
|
3060
|
1120
|
1100
|
3480
|
1000
|
1160
|
|
80（A）
|
3200
|
3860
|
1400
|
4280
|
|
100（A）
|
1000
|
420
|
2700
|
125
|
125
|
80
|
80
|
100
|
3440
|
1260
|
1320
|
3860
|
1050
|
1380
|
|
120（A）
|
3240
|
3980
|
1460
|
4400
|
|
150（A）
|
1200
|
622
|
2700
|
3520
|
1300
|
1520
|
3980
|
1200
|
1600
|
|
200（A）
|
3600
|
4420
|
1620
|
4860
|
|
