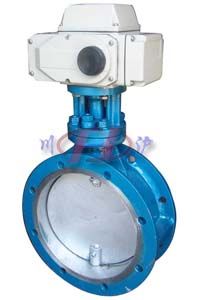

電動通風蝶閥
 |
 |

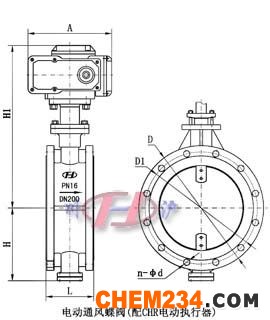

| 電動通風蝶閥 (配CHR執行器) |

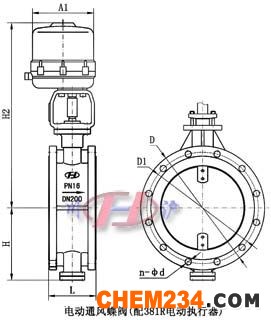

電動通風蝶閥 (配381R執行器) |
■ 產品概述
本公司生產的D941W電動通風蝶閥由角行程電動執行器和通風蝶閥組成，它與電動單元組合儀表配合使用。電動通風蝶閥亦可配置調節型電動執行器，執行機構內有伺服系弘，無須另配伺服放大器。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構。電動通風蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣等。
■ 主要技術參數
● 閥體
| 閥體形式 |
鋼板焊接閥 |
| 公稱通徑 |
DN50～1000mm |
| 公稱壓力 |
PN0.25、0.6、1.0 MPa |
| 法蘭標準 |
JB、ANSI、GB、HG、JIS等 |
| 連接形式 |
法蘭式、對夾式 |
| 壓蓋型式 |
壓板壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
| 閥板形式 |
蝶形 |
| 流量特性 |
開關型(線性)、調節型(近似等百分比) |
● 執行機構
| 執行器型號 |
381R、CH、PSQ、NA、HQ |
| 主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要零件材料
| 閥體、底座 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
| 蝶板 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
| 閥桿 |
2Cr13、不銹鋼 |
| 填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
■ 主要性能指標
| 項目 |
指標值 |
| 基本誤差% |
±2.5 |
| 回差% |
2.0 |
| 死區% |
3.0 |
| 始終點偏差% |
±2.5 |
| 額定行程偏差% |
+2.5 |
| 允許泄漏量1/h |
2×10-2×閥額定容量 |
■ 主要外形及連接尺寸
| 公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
90 |
90 |
100 |
115 |
130 |
140 |
150 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
500 |
550 |
| H |
63 |
70 |
83 |
105 |
115 |
137 |
164 |
206 |
230 |
248 |
289 |
320 |
343 |
413 |
478 |
525 |
585 |
640 |
| H1 |
根據閥門所需力矩而定，配置電動執行器不同，外形尺寸也不相同，詳情請咨詢公司技術部！ |
| H2 |
| A |
| A1 |
| D |
140 |
160 |
190 |
210 |
240 |
265 |
320 |
375 |
440 |
490 |
540 |
595 |
645 |
755 |
860 |
975 |
10755 |
1175 |
| D1 |
110 |
130 |
150 |
170 |
200 |
225 |
280 |
335 |
395 |
445 |
495 |
550 |
600 |
705 |
810 |
920 |
1020 |
1120 |
| n-φd |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
12-18 |
12-22 |
12-22 |
16-22 |
16-22 |
20-22 |
20-26 |
24-26 |
24-30 |
24-30 |
24-30 |
28-30 |
注：以上參數均為PN0.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
